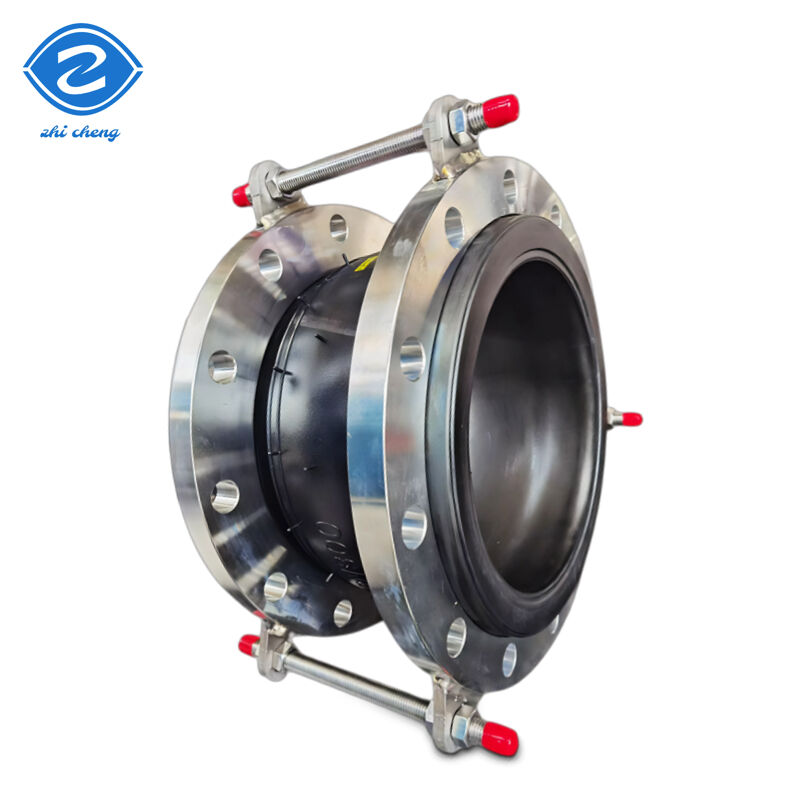

Roestvrijstalen Enkele Bol Rubber Expansiekoppeling
Flexibele rubberkoppeling ontworpen voor pomp- en klemafstemmingsapplicaties
Henan Provincie Zhicheng Klep & Fittingen Fabrikant Co.
Onze missie: Focus op productdetails, continue innovatie en het voldoen aan gebruikersbehoeften
Onze waarden: Integriteit en standaardisatie, samenwerking en win-win partnerschappen
Productafbeeldingen
Productspecificaties
Materiaalsamenstelling
| Nr. |
Component |
Materiaal |
| 1 |
Buiten/Binnen Rubber |
NR, NBR, EPDM, SBR, BR etc. |
| 2 |
Frame |
Nylon Kaartstof |
| 3 |
Onder druk staande Ring |
Stalen Draadstreng |
| 4 |
Flens |
Q235 Koolstofstaal, 304 Roestvrij Staal etc. |
Technische Voorwaarden
| Parameter |
Type 1 |
Type 2 |
Type 3 |
| Werkdruk (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Explosiedruk (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Vacuümwaarde (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Toepasselijke Temperatuur |
-15℃ ~ +80℃ (-30℃~+150℃ speciaal) |
| Toepasselijke Media |
Lucht, perslucht, water, zeewater, heet water, olie, zuur en alkali etc. |
Belangrijkste Verbindingsafmetingen
| Nominale Diameter |
Lengte |
Axiale Verplaatsing |
Horizontale Verplaatsing |
Afbuigingshoek |
| 32 mm (1¼") |
95 mm |
Uittrek: 6mm, Compressie: 9mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Uittrek: 6mm, Compressie: 10mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Uittrek: 7mm, Compressie: 10mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Uittrek: 7mm, Compressie: 13mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Uittrek: 8mm, Compressie: 15mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Uittrek: 10mm, Compressie: 19mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Uittrek: 12mm, Compressie: 19mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Uittrek: 12mm, Compressie: 20mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Uittrek: 16mm, Compressie: 25mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Uittrek: 18mm, Compressie: 26mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Uittrek: 18mm, Compressie: 26mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Uittrek: 20mm, Compressie: 28mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Uittrek: 25mm, Compressie: 35mm |
30 mm |
10° |
Voor Snelle Offerte, Geef AUB:
- Mediatype dat door de rubber expansiekoppeling stroomt (water, olie, etc.)
- Nominale diameter van de rubber expansiekoppeling
- Type rubber expansiekoppeling (gelijke of verkleinende vorm)
- Materiaal van rubber en flens (EPDM, roestvrij staal, etc.)
- Flensstandaard (ANSI, DIN, etc.)
- Nominale druk (150lb, 300lb, etc.)
- Lengte van rubber bol
- Totale benodigde hoeveelheid
Product Voordelen
- Uitstekende drukbestendigheid door sferische structuur met super stabiliteit tegen interne druk en sterke speciale versterking
- Superieure absorptie van trillingen, geluid en schokken
- Compenseert voor grotere verlenging, compressie, laterale en hoekige beweging
Productclassificatie
Meerdere categorieën beschikbaar om uit te kiezen
Verpakking & Levering
Verzendopties:
- FedEx/DHL/UPS/TNT voor monsters - Deur-tot-deur service
- Per Lucht of Per Zee voor batchgoederen (LCL/FCL) - Luchthaven/Haven ontvangst
- Klant-gespecificeerde expediteurs of onderhandelbare verzendmethoden
Houdt zich strikt aan het ISO9001:2015 Kwaliteitsmanagementsysteem, bezit de "Speciale Apparatuur Productievergunning" uitgegeven door de State Administration for Market Regulation, producten voldoen aan de nationale standaard GB/T 12465-2003, kunnen veilig worden toegepast op diverse drukleidingsystemen, hebben EU CE-certificering behaald, en voldoen aan EU-normen zoals EN 1092-1 en EN 14001. Bezit meerdere nationale gebruiksmodellen.
Veelgestelde Vragen
V: Kunt u het product maken volgens de eisen van de klant?
A: Ja, we kunnen het maken met uw exacte vereisten.
V: Wat zijn uw betalingsvoorwaarden?
A: T/T (30% als aanbetaling, de resterende 70% wordt betaald voor levering), L/C op zicht.
V: Waar is uw dichtstbijzijnde laadhaven?
A: Shanghai, Qingdao of Tianjin, China.
V: Hoe kunt u de kwaliteit garanderen of enige garantie?
A: Bij kwaliteitsproblemen tijdens gebruik kunnen alle producten worden geretourneerd of volgens de verzoeken van de consument.
V: Accepteert u bestellingen van kleine hoeveelheden?
A: Natuurlijk doen we dat.
V: En wat is uw verzending en levertijd?
A: Over zee of door de lucht. Normaal 7 tot 14 dagen voor levering, afhankelijk van uw bestelhoeveelheid. Stuur hieronder uw gedetailleerde behoeften en ontvang een snelle reactie!
